18650 Anslutning av litiumbatteri

2020-09-28 01:37

Vid den faktiska användningen av batterier krävs ofta högspänning och stor ström, som behöver ansluta flera enskilda batterier i serie eller parallellt (eller båda), vi kallar det batteripaket. Litiumbatteripaketet 18650 behöver en viss standard.

18650 batteri i serie: När flera 18650 litiumbatterier är seriekopplade är batterispänningens totala totala batterispänning, men kapaciteten förblir oförändrad.

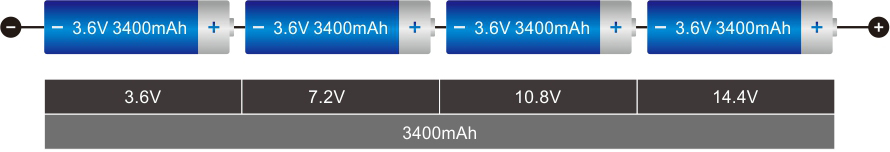

Schematisk diagram över anslutningen 18650-4S

18650 batteri parallellt: Om du ansluter flera 18650 litiumbatterier parallellt kan du få mer ström. Den parallella anslutningen av litiumbatteriet håller spänningen konstant, medan kapaciteten ökar. Den totala kapaciteten är summan av den totala kapaciteten för alla enkla litiumbatterier.

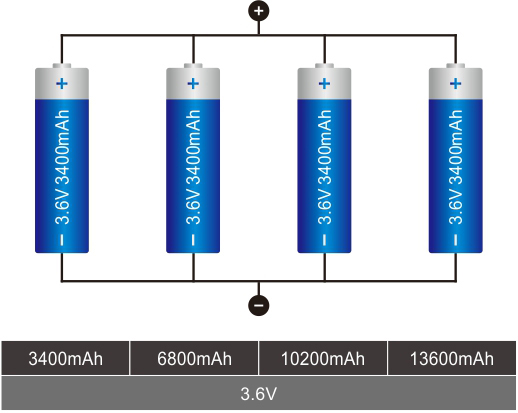

Schematisk diagram över anslutningen 18650-4P

Serie och parallellanslutning av 18650 batteri: seriemetoden och parallellanslutningen är att ansluta flera litiumbatterier i serie och sedan ansluta batteripacken parallellt. Det förbättrar inte bara utspänningen, utan också kapaciteten.

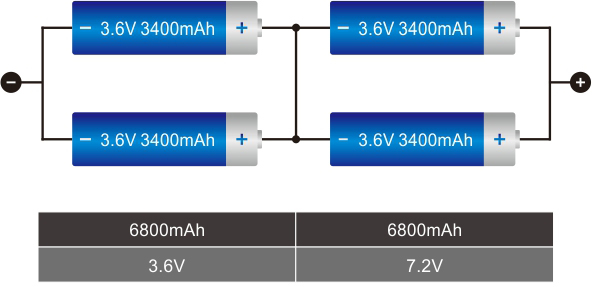

18650-2S2P Anslutningsdiagram

  • Serie och parallellanslutning av litiumbatterier behöver matcha battericeller.
    Litiumbatteriets matchningsstandarder: spänning≤10mV motstånd ≤5mΩ kapacitet ≤20 mA
  • Batteri med samma spänning
  • Olika batterier har olika spänningar. Efter att ha anslutits parallellt laddar högspänningsbatteriet lågspänningsbatteriet, vilket förbrukar ström och kan leda till olyckor.
  • Batteri med samma kapacitet
  • Anslut batterier med olika kapacitet i serie. Till exempel kan samma batteri skilja sig från åldringsgraden. Batterier med liten kapacitet laddas först helt, sedan ökar det inre motståndet. Du måste också använda samma batteri om du ansluter i serie. Annars, efter att ha anslutit batterier med olika kapaciteter i serie (till exempel kan samma batteri vara olika i åldringsgraden), laddas batterierna med liten kapacitet först först, sedan ökar det interna motståndet.
  • För närvarande laddas batterierna med stor kapacitet ur det interna motståndet hos batterierna med liten kapacitet och sedan omvänd laddning. På detta sätt kommer spänningen på belastningen att reduceras kraftigt, batteriet kommer inte att fungera och batteriet med stor kapacitet motsvarar bara batteriet med liten kapacitet. Långvarig användning kan orsaka olyckor.
  • Batteripaketet kräver en hög grad av konsistens (kapacitet, intern impedans, spänning, urladdningskurva, cykellivslängd).
  • Batteriets livslängd är lägre än för ett enda batteri.
  • Olika batterier har olika spänningar. Efter att ha anslutits parallellt laddar högspänningsbatteriet lågspänningsbatteriet, vilket förbrukar ström och kan leda till olyckor.
  • Den måste användas under begränsade förhållanden (inklusive laddning, urladdningsström, laddningsläge, temperatur, etc.)
  • Efter att litiumbatteripaketet har bildats kommer batterispänningen och kapaciteten att öka kraftigt, så det måste skyddas. Det behöver också laddningsbalans, temperatur, spänning och överströmövervakning.
  • Batteriet måste uppfylla designkraven för spänning och kapacitet.
